Dräger Small Systems - Kältemittel Überwachung
Produktinformationen "Dräger Small Systems - Kältemittel Überwachung"
Was ist das Dräger Kältemittel Small System?
Das Dräger Kältemittel Small System ist eine kompakte Komplettlösung zur kontinuierlichen Leckage-Überwachung in Kälte- und Klimaanwendungen. Herzstück ist die Auswerteeinheit REGARD 1000, die die Signale eines breitbandigen Kältemittel Transmitters mit 4 bis 20 mA aufnimmt, auswertet und die Alarmierung steuert. Das System ist für nicht explosionsgefährdete Bereiche vorgesehen und bietet analoge Eingänge, Relaisausgänge sowie eine einfache Vor Ort Bedienung. Integriert sind Auswerteeinheit, Sensor beziehungsweise Transmitter, optische und akustische Warnsignale sowie Schilder zur klaren Gefahrenkennzeichnung, wodurch eine normgerechte Überwachung bis 2000 ppm bei minimalem Installationsaufwand möglich wird.
Produktvorteile
Industrieerprobte Verlässlichkeit
DrägerSensoren sind seit Jahren in der Industrie für Zuverlässigkeit und Qualität bekannt.
Einfache Handhabung
Schnelle, unkomplizierte Installation und Inbetriebnahme der Small Systems durch optionale Vorinbetriebnahme

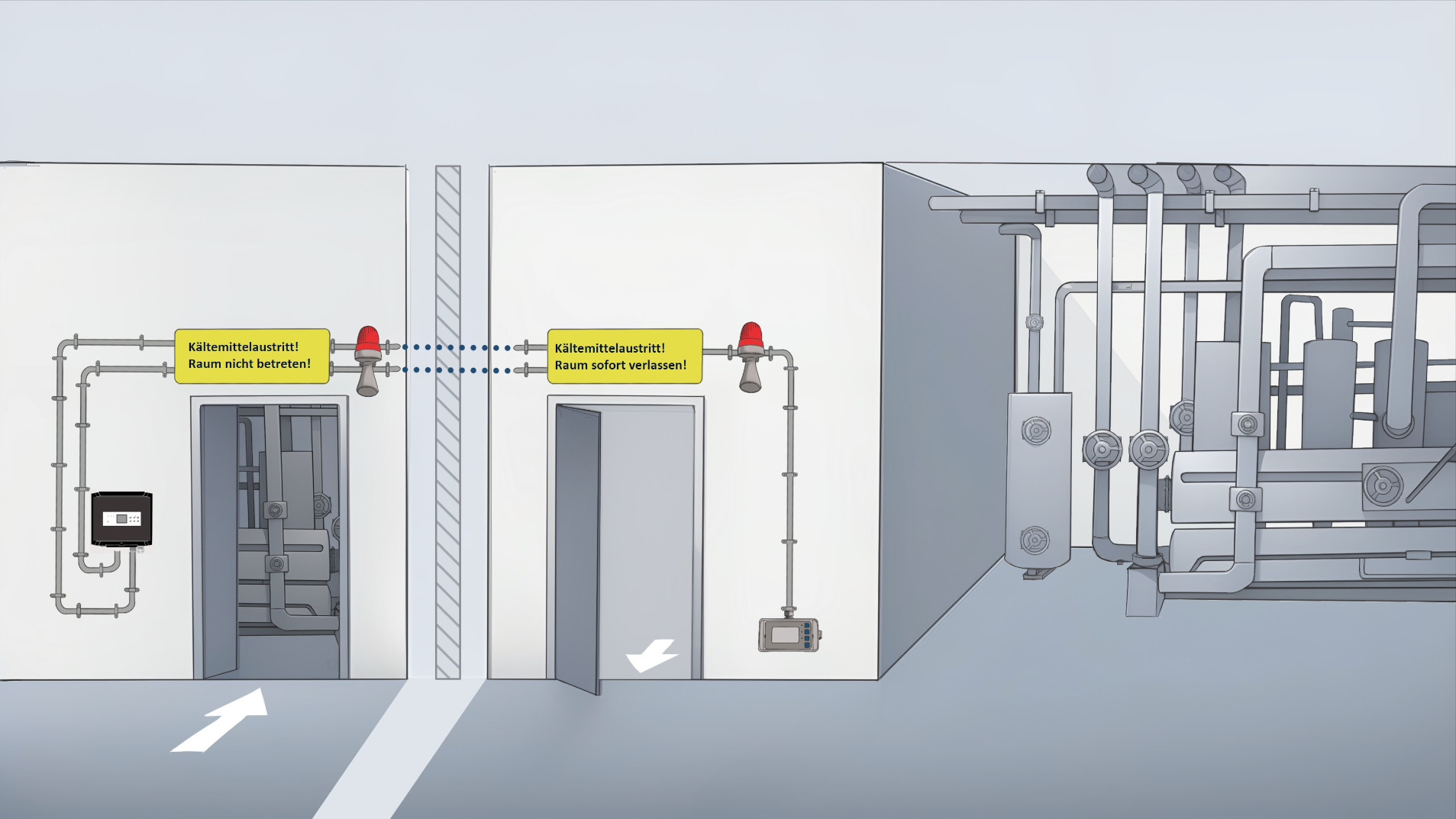

Produktmerkmale

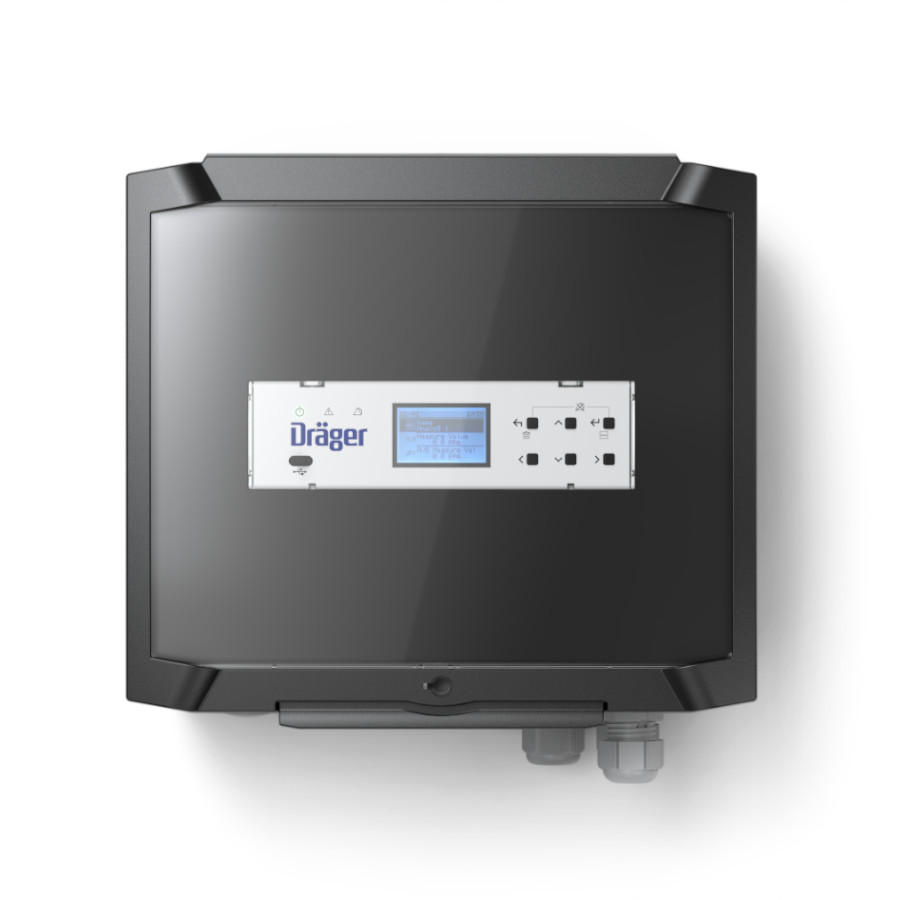

REGARD 1000
Blitzlichthupe rot

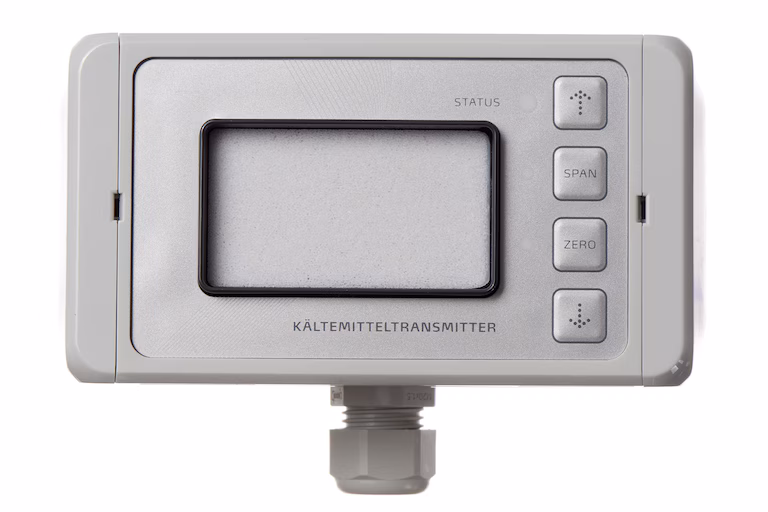

Breitband Kältemitteltransmitter
Lieferumfang
- 1x REGARD 1000 Wandgehäuse / Wall Unit
- 2x Breitband Kältemitteltransmitter 2000 ppm (4-20 mA)
- 2x Blitzlichhupe rot, (LED-Blitz/Einzel-Dauerton); non-Ex; 230 V AC; 110dB(A); IP66; inkl. Midi Winkel Kabelverschraubung
- 2x Kunststoff-Schild 300x150x1,5 (zweizeillig)
Einsatzmöglichkeiten
Typische Anwendungen sind Kältemaschinenräume, Kühlräume und begehbare Kühlzellen sowie Technikräume von Kälte- und Klimaanlagen in nicht explosionsgefährdeten Innenbereichen
Zertifikate
SmartGAS Transmitter EVO
| Elektrische Sicherheit: | CE |
|---|
Normenkonformität
EN 50270:2015+AC:2016 (EMV)
EN 50581:2012 (RoHS)
Anmelden
Die Sicherheitshinweise finden Sie in der Gebrauchsanweisung: Gebrauchsanweisung herunterladen
PDF wird nicht angezeigt? Hier öffnen.
Die Vorabinbetriebnahme umfasst eine vollständige Systemkontrolle sowie die Erstellung eines Abnahmeprotokolls. Im Rahmen dieser Leistung werden die Transmitter fachgerecht justiert und die Auswerteeinheit werksseitig vorkonfiguriert und parametriert. Die Durchführung erfolgt auf Basis der einschlägigen Regelwerke, insbesondere der Vorgaben aus T021/T023 sowie der TRGS 900 „Arbeitsplatzgrenzwerte" der BG RCI. Damit ist sichergestellt, dass das System bereits vor Auslieferung normkonform eingerichtet und funktionsgeprüft ist.
Die elektronische Abnahme wird vor Ort beim Kunden durchgeführt und umfasst mehrere aufeinander abgestimmte Prüfschritte: Zunächst erfolgt eine Sichtprüfung des Systems auf Beschädigungen oder Verunreinigungen. Anschließend werden die Sensoren mit Null- und Prüfgas beaufschlagt, um die Anzeigewerte, den Messbereich und die Alarmschwellen abzugleichen. Sofern erforderlich, wird im Zuge dieser Prüfung eine Justage vorgenommen. Darüber hinaus werden die konfigurierten Schaltfunktionen ausgelöst, um deren ordnungsgemäße Funktion zu bestätigen. Abschließend werden sämtliche Prüfergebnisse vollständig dokumentiert und in einem Abnahmeprotokoll festgehalten.
Installation, Inbetriebnahme und Funktionsprüfung müssen durch eine qualifizierte Fachfirma erfolgen. Nur so ist die fachgerechte Umsetzung gemäß den geltenden Sicherheitsanforderungen sichergestellt.
